elektro-ster.raciborz.plWiertarka MPN 1-40 CNC

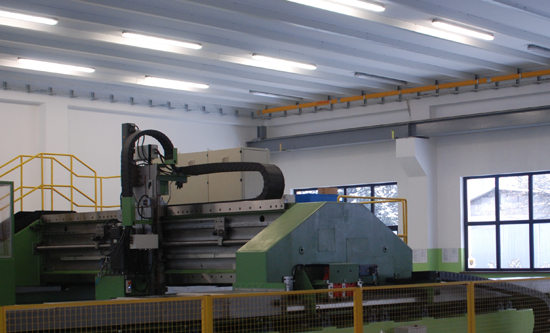

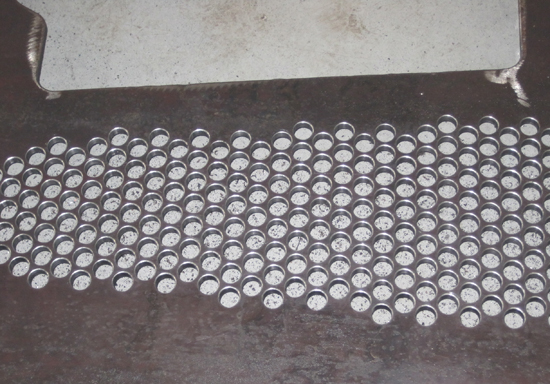

Wiertarka pionowa MPN 1-40 CNC – przeznaczona jest do automatycznego wiercenia otworów w zakresie średnic do 40 mm i głębokości do 300 mm ze szczególnym uwzględnieniem den sitowych, sit, przegród oraz innych elementów wymagających dużej ilości otworów.

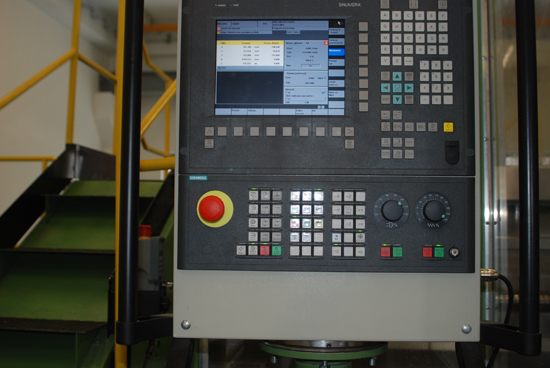

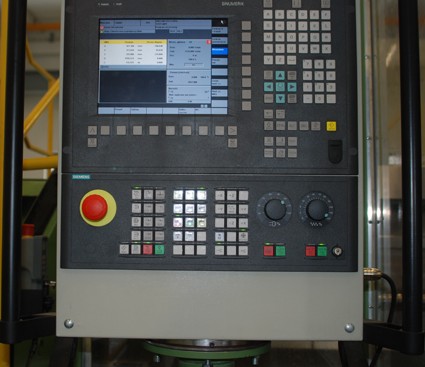

Wiertarka pionowa jest obrabiarką wyposażoną w najnowsze sterowanie CNC typu Sinumerik 840sl firmy SIEMENS. Zastosowane bezpośrednie układy pomiarowe firmy HEIDENHAIN pozwalają uzyskać wysoką dokładność pozycjonowania układów roboczych maszyny.
W wiertarce zastosowano bezluzowe układy przeniesienia napędów:
- przekładnie śrubowo-toczne (oś Y i Z);
- listwy zębate i przekładnie planetarne z układem kasowania luzów (oś X)

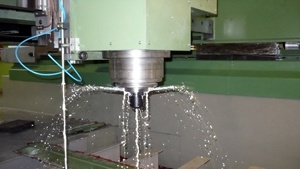

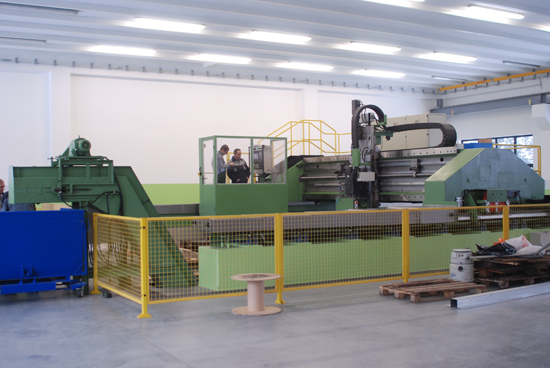

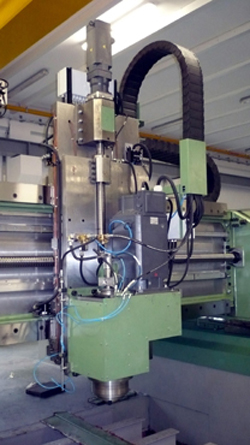

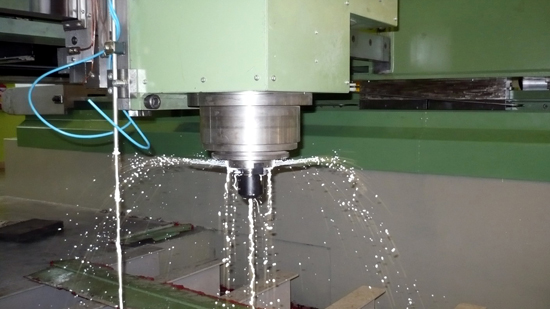

Wiertarka posiada wrzeciono z zabudowanym automatycznym zaciągiem narzędzia. Układ chłodzenia umożliwia chłodzenie zarówno poprzez narzędzie, jak również przez wylewki. Maszyna jest wyposażona w transporter wiórów oraz stację filtracji chłodziwa
PARAMETRY TECHNICZNE
|
Przestrzeń robocza |
|
|
Przesuw bramy (oś X) |
6500 mm |
|
Przesuw wrzeciennika (oś Y) |
4750 mm |
|
Wysuw wrzeciona (os Z) |
350 mm |
|
Wrzeciono |
|
|
Stożek we wrzecionie |
ISO 50 |
|
Zakres prędkości obrotowej wrzeciona |
1 – 3000 obr/min. |
|
Maksymalny moment obrotowy na wrzecionie |
305 Nm |
|
Moc silnika napędu głównego |
16 kW |
|
Maksymalna średnica wiercenia |
40 mm |
|
Posuwy |
|
|
Zakres posuwów w osi X, Y |
0 – 4500 mm/min |
|
Zakres posuwów w osi Z |
0 – 3000 mm/min |
|
Maksymalna głębokość wiercenia |
do 300 mm |
|
Inne |
|
|
Sterowanie CNC |
Sinumerik 840D sl, lub inne wg. wymagań |
|
Napięcie zasilania |
3 x 400V |
|
Całkowita moc zainstalowana |
80 kVA |
|
Masa obrabiarki |
25000 kg |
|
Gabaryty obrabiarki |
12500 x 8000 x 3500 mm |

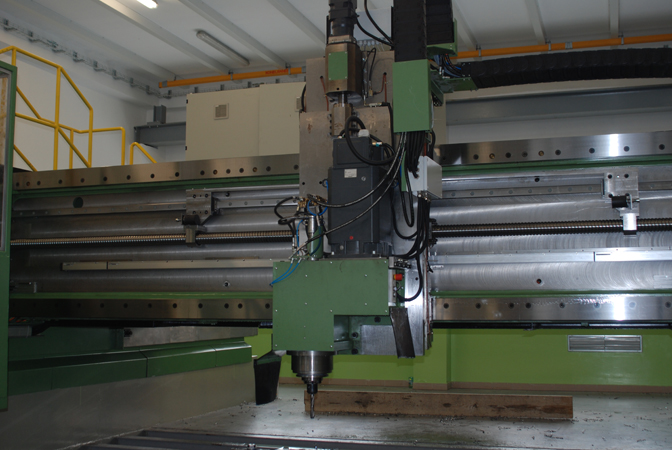

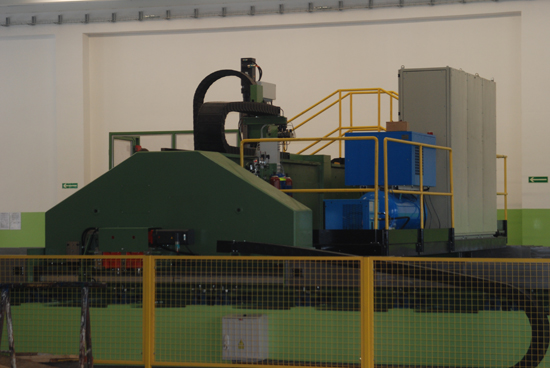

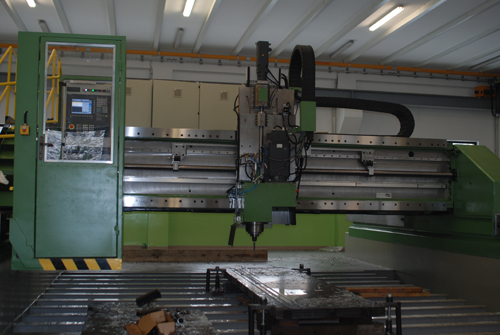

Galeria
